照明燈光是體育場館不可或缺的一部分，特別是在高速體育項目中，需保證照明充分，方可讓場上動作和球的移動軌跡清晰可見。位於中體世博運動中心的室外棒球場，就采用了91福利视频网自主研發的400W LED大功率投光燈點亮後的場館空間通透明亮、照度均勻，高一致性和均勻度，並有效降低眩光，大幅減少溢出場館邊界的光線。本文為大家解讀此套室外棒球場照明應用。

1.空間解讀（光照需求）：

○棒球的直徑小，運動功速度快，軌跡瞬息難以捕捉，要求充足的水平照度和一定高度範圍的垂直照度。

○要滿足棒球場內場和外場的照度要求，符合均勻度及梯度關係。

○根據場地環境，決定燈杆的數量、立杆高度及燈具的類型、光束寬窄和燈具數量。

○棒球場照明設計，不僅要滿足平均垂直照度和平均水平照度，還必須要達到垂直照度的均勻度和習度，以及平均垂直照度與平均水平照度的比例係數。

○棒球場燈具需抑製眩光指數的數值，並保障較高的顯指、相應色溫的光源，確保棒球運動員夜間訓練和比賽時正常技能的發揮。

○同時保證電視轉播時，能清晰反映運動員瞬時動作和運動姿態，以及能捕捉到高速運動中的棒球運動軌跡。

2.方案製定、模擬與結果

照明計算區域：棒球場內場、外場

室外棒球場的布燈方式

本棒球場地為娛樂訓練場地，針對本項目的室外比賽場地，設計時首先分析了燈具的安裝高度和位置，燈具的位置和投射方向避開對運動員造成眩光的區域；同時考慮場地布置、場地內觀眾以及運動員的視覺感觀效果，合理選擇布燈位置，避免相鄰光線投向同一位置形成光斑，使光線盡量均勻分布，互相覆蓋，場地內的點位有多個方向的光線來源。

燈具設計依照標準采用6杆布置方式，燈具以網拍布置，杆高16M。每杆燈具布置為15m高4套燈具，16m高4套燈具，共計48套燈具，采用雙側對稱布置方式‘在照明燈具布置上利用原預埋基礎，更大化提升照明質量’

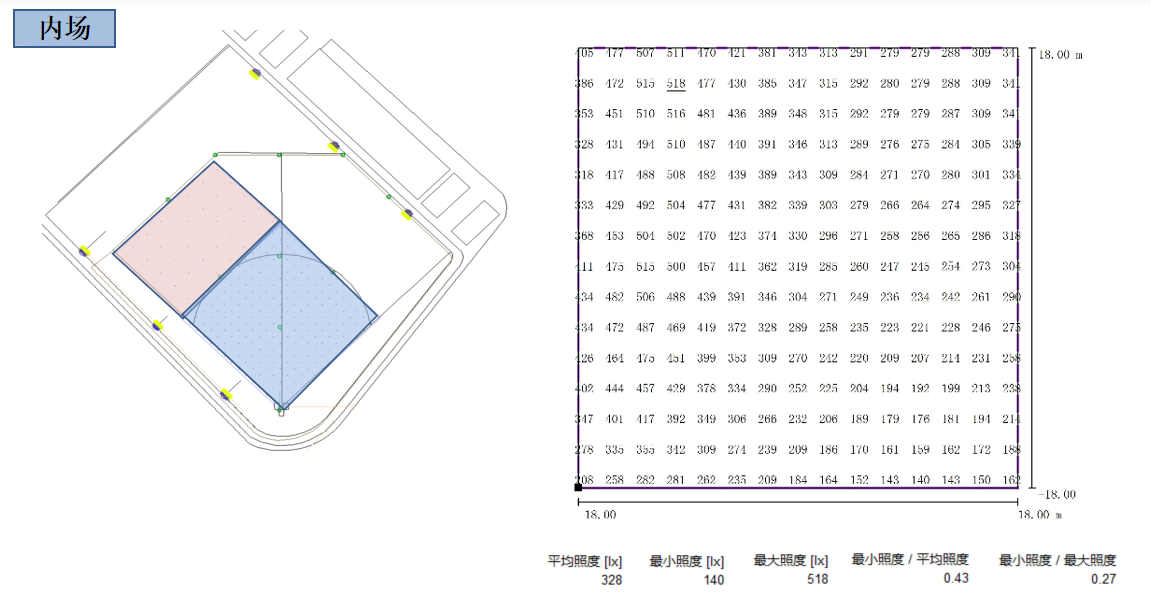

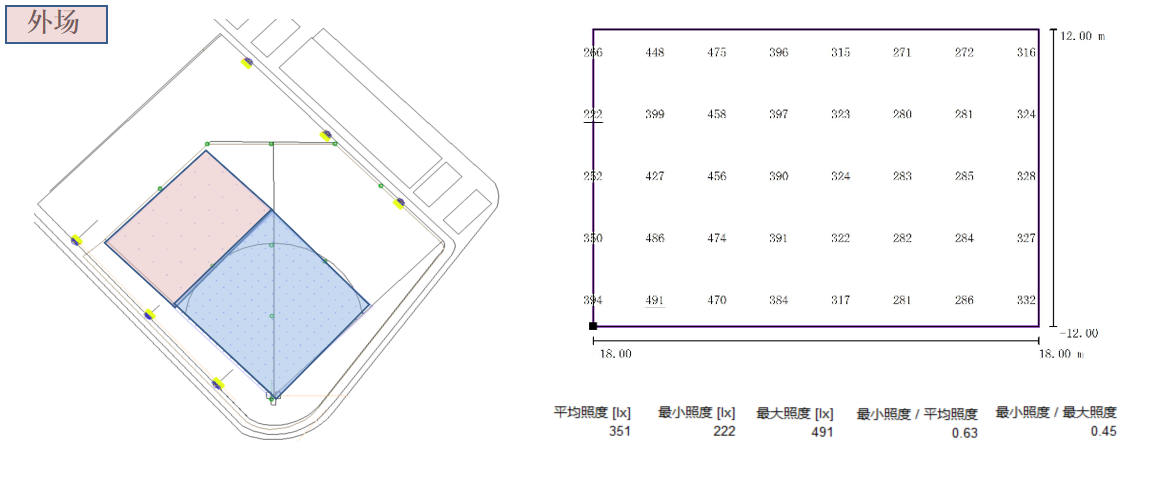

照明方案模擬結果:

參考棒球場照度要求: 業餘比賽（訓練）：150lx－300lx；比賽：300lx－750lx。

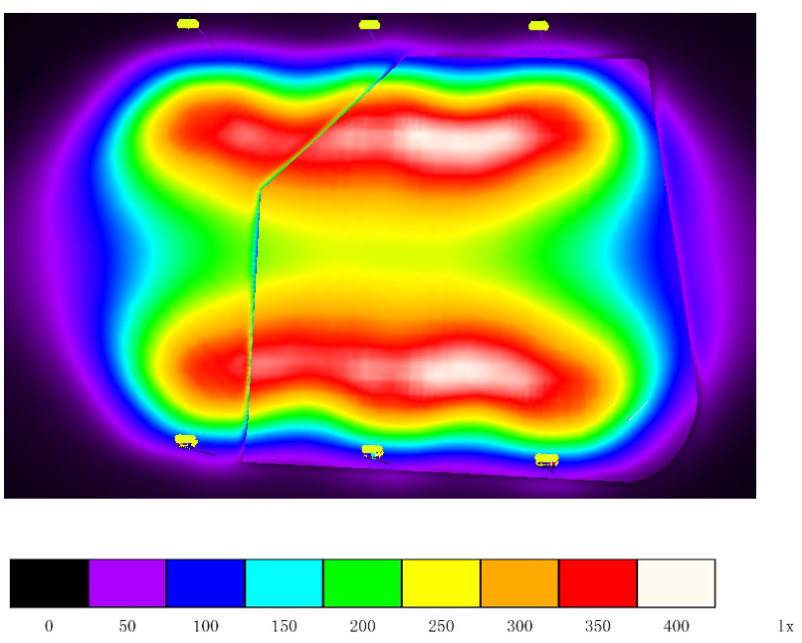

LED棒球場照明方案偽色圖

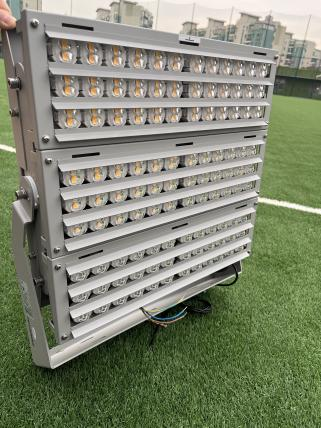

燈具選型

作為一座專業室外比賽館，從燈具安裝高度，光線的投射距離以及場地的照度需求多個角度出發，戶外棒球場使用6杆16米高中杆燈杆，48套400W LED投光燈具，燈具顯色指數Ra＞90，R9＞50，色溫4000K。燈具配備透鏡和防眩光罩，外置眩光控製器角度可以根據設計和現場情況進行調節，達到對外溢光和眩光的更大控製。采用恒定輸出技術，保證場地在長期運動中得到一致的照度和照明效果。

獨特陶瓷散熱技術與通透式對流散熱結構，相較市麵上常見的傳統鋁基板散熱結構燈具，散熱速度更快、散熱性能更強，風阻小，提升產品使用壽命與可靠性的同時，顯著提升了球場燈的發光效率。

燈具主體采用高強度鋁型材框架，並配有防墜落裝置，降低結構負荷、安全可靠。並具備材質輕巧、表麵耐腐蝕、抗風防震、安裝支架角度便捷可調等顯著優勢；燈具配備有刻度盤，能夠精準地設置燈具的水平和垂直投射角度。即使燈具在維修後，可通過設定的角度參數完全還原。

棒球場照明係統實際應用效果圖：

本項目燈具效果

中體世博運動中心位於周家渡街道，是由中體產業與世博集團共同對原有臨時用地進行改造升級，室外運動麵積約為1.2萬平方米，室內麵積約為4300平方米，項目總麵積約為2.7萬平方米。中體世博運動中心有著足球場、籃球場、網球場、棒球場、青少年運動指導中心、運動健康促進中心、模擬衝浪、模擬滑雪、模擬高爾夫等多種體育設施形態，並有配套餐飲零售與休閑區域。
